SDN Gaz Arıtma Endüstriyel Baghouse Toz Toplayıcı Toz Toplama Ekipmanı

SDN Gaz işleme
Baghouse toz toplayıcı

Çuval tipi toz temizleme işleminin çalışma prensibi, toz parçacıklarını yakalamak için pamuk, yün veya yapay liflerle işlenmiş filtre bezini kullanma işlemidir.

Torba filtrelerinin aşağıdaki avantajları vardır:

1 Toz çıkarma verimliliği, özellikle ince toz için yüksek,% 99'dan fazla yüksek bir yenilenme verimliliği ile yüksek;

2 Güçlü uyarlanabilirlik, farklı parçacık kirleticileri (elektrostatik yağdırıcılar tarafından ele alınması zor yüksek spesifik dirençli toz dahil) ele alabilir.İşleme kapasitesine göre, küçük bir çanta filtresi veya büyük bir çanta odası olarak tasarlanabilir;

3 İşleme esnekliği yüksek olduğunda ve giriş gazının toz konsantrasyonu önemli ölçüde değişirse, bu, toz temizleme verimliliğine çok az etki eder.toz temizleme verimliliği de hava akış hızı değişimine göre belirli bir istikrar derecesine sahiptir.;

4 Basit yapı, esnek kullanım, kuru malzemeleri kolayca geri dönüştürmek ve çamur işlemine gerek yok.

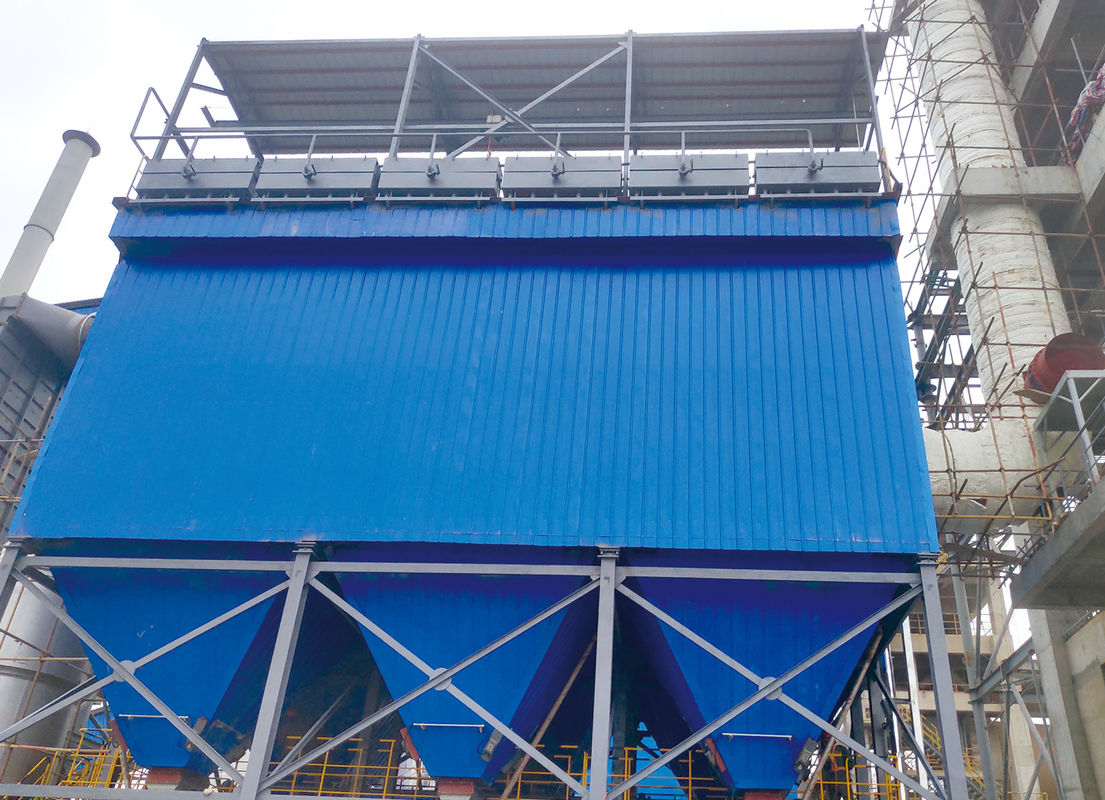

Tipik bir torba filtresi aşağıdaki resimde gösterilmiştir:

Şekilden, kutu içinde askılı birçok filtre torbası olduğunu görebilirsiniz. tozlu hava akışı filtre torbalarından geçerken, toz filtre torbaları tarafından yakalanır.ve temizlenmiş gaz çıkıştan boşaltılır.Belirli aralıklarla (iş koşullarına göre ayarlanabilir), hava geri akışı sistemi otomatik olarak elektromanyetik bir darbe valfi ile etkinleştirilir.ve torba duvarında yakalanan toz, yüksek hızlı hava akışı ile aşağıdaki kül hopper'a üflenir ve sarsılır..

Torba türünden toz çıkarma işlemi iki aşamaya ayrılır: İlk olarak, tozlu gaz temiz filtre bezinden geçer.Filtre torbasının lifleri esas olarak toz toplamada rol oynarBu noktada, temiz filtre bezindeki lifler arasındaki boşluklar büyüktür, bu nedenle toz temizleme verimliliği yüksek değildir.bir parça toz, filtre bezinin lifleri arasındaki boşluklara gömülür.Bu aşamada tozlu gazların filtrasyonu çoğunlukla toz katmanına dayanır.toz katmanının rolü filtre kumaşından çok daha büyüktür, torba filtresinin verimliliğini büyük ölçüde arttırır. Yani, torba filtresinin toz parçacıklarının kaçışını engellemek için toz parçacıklarını kullandığı söylenebilir.Toz toplama ve filtreleme amacına ulaşmakBununla birlikte, bu, toz tabakasının ne kadar kalınsa o kadar iyi olduğu anlamına gelmez.Bu durum, toz toplayıcısının aşırı enerji tüketimine ve hatta belirli bir zarara neden olur.Bu nedenle, toz katmanı belirli bir kalınlığa kadar biriktikten sonra, bu tozları toz toplayıcıdan boşaltmak için çeşitli temizlik yöntemleri kullanılmalıdır.

Yukarıdakiler sadece torba filtrelerinin toz temizleme işlemine kısa bir giriş yaparken, aşağıdaki kategoriler torba filtrelerinin toz temizleme mekanizmasını tanıtır.

Birincisi, tarama etkisidir. toz parçacık boyutu filtre kumaşının gözeneklerinden veya filtre kumaşının üzerine çökmüş parçacıklar arası gözeneklerden daha büyük olduğunda, toz ele geçirilir.Yeni filtre bezinin gözeneklerinin toz parçacık boyutundan çok daha büyük olması nedeniyle, tutma etkisi çok küçüktür. Çok miktarda toz filtre bezinin yüzeyine çöktüğünde, tutma etkisi önemli ölçüde artar.

Daha sonra, hareketsizlik çarpışması etkisi var. tozlu hava akışı filtre kumaş liflerine yaklaştığında, hava akışı lifleri atlayacak,Ve toz parçacıkları hareketsizlik nedeniyle düz bir çizgide ilerlemeye devam edecekler.Bu parçacıklar liflerle çarpıştıklarında yakalanır ve toplanır.Bu eylemsizlik çarpışma etkisi toz parçacık boyutu ve akış hızı artışıyla artar..

Bir kez daha, elektrostatik ve difüzyon etkileri vardır. 1 μ m'den küçük toz parçacıkları esas olarak düşük hava akışı hızlarında difüzyon ve elektrostatik etkileşimler yoluyla çıkarılır.1 μm'den daha küçük toz parçacıkları gaz moleküllerinin etkisi altında akıntı hattından ayrılır ve gaz molekülleri gibi Brownian hareketine maruz kalırHareket sırasında liflerle temas eder ve hava akışından ayrılırlar.Hava akış hızı azalırken ve lif ve toz çapı azalırken artar.Genel olarak, hem toz hem de filtre kumaşı yük taşıyabilir. İkisi tarafından taşınan yükler karşıt olduğunda, toz kolayca filtre kumaşına emilir; Aksine, her ikisi de aynı yükü varsa,Bu nedenle, dış bir elektrik alanı varsa, elektrostatik etki güçlendirilebilir ve böylece toz temizleme verimliliği iyileştirilebilir.

Son hareket yerçekiminin etkisine aittir.Yüksek parçacık boyutu ve yoğunluğu olan toz parçacıkları yerçekimi nedeniyle doğal olarak yerleşebilir..

Dört toz temizleme mekanizması aynı anda çalışmaz.Torba filtresi yapısının özellikleri, ve hareket koşulları.

Ana yapı

Torba filtresi esas olarak filtre malzemesi, toz çıkarma yöntemi ve toz çıkarma kontrol sistemi de dahil olmak üzere üç parçadan oluşur.

1Filtre malzemesi

Torba filtresi malzemelerinin geliştirilmesi esas olarak üç yönün etrafında döner: malzeme, kumaş yapısı ve yüzey işleme teknolojisi.Filtre ortamları çoğunlukla pamuk ve yün gibi doğal liflerden yapılmıştır., düşük çalışma sıcaklığı, yüksek nem emilimi ve asit direnci eksikliği gibi kusurları vardı. 1970'lerde, petrol endüstrisinin gelişmesiyle sentetik lifler ortaya çıktı,ve yüksek çalışma sıcaklıklarına yönelik olarak geliştirilmiş filtre malzemeleriFiltre malzemeleri doğal liflerin yerine sentetik ve inorganik lifler kullanmaya eğilimlidir.ve cam lif gibi mükemmel performanslı filtre malzemeleri, aromatik poliamid ve politetrafluoroetilen (PTFE) sırayla ortaya çıktı.Torba filtrelerinin kullanım alanının genişlemesi ve çevresel emisyon göstergelerine yönelik giderek daha katı gereksinimlerle, sadece malzeme ve kumaş yapısı açısından filtre ortamlarının geliştirilmesi artık gereksinimleri karşılayamaz.Filtre ortamlarının fiziksel ve kimyasal özelliklerini ve temizlik fonksiyonlarını iyileştirmek için sonrası işleme teknolojisini geliştirmek gerekir.Filtre malzemeleri için son işlem teknikleri "ön kaplama işlemi", "sıcak erime ekstrüzyon işlemi", "yüzey kaplama işlemi" vb.Ön kaplama işlemi, hazırlanmış tozun özel bir işlem kullanarak dikişli filtre torbası malzemesine çözülmesini içerir., ve daha sonra filtre torbasını kullanmadan önce etkili bir toz toplama elde etmek için yapıştırıcı ile sabitlemek,Yeni filtre malzemesinin erken aşamasında düşük toz temizleme verimliliğinin dezavantajının üstesinden gelmek· Sıcak erimiş yuvarlama ve iğneyle delinmiş filtin toz filtreleme yüzeyinde yüzey işleme sonlandırıldıktan sonra, yüzey pürüzsüzleşir ve yüzey gözenekleri daha küçük hale gelir, bu da toz giderilmesine yardımcı olur.,toz toplama hızını artırmak ve direnci azaltmak; Filtre malzemesinin yüzeyini yapıştırıcı yapıştırma veya sıcak presleme yoluyla PTFE filmi ile kaplamayı içeren yüzey kaplama işlemi.Yüzey kaplama tedavisiyle oluşturulan ince film filtresi malzemesi, gerçek yüzey filtrasyonuna ulaşmak için membran ayrımcılığı teknolojisini benimser.Filtreleme verimliliği yüksektir, direnci büyük ölçüde azaltır ve enerji tasarrufu sağlar.

1980'lerde, Çin yüksek sıcaklığa dayanıklı aramid sülfon lif ve aramid iğnele delinmiş kalıntıyı başarıyla geliştirdi.210 °C'ye kadar yüksek sıcaklıklara dayanabilen ve çelik gibi endüstrilerde yüksek sıcaklıklı duman gazı işleme uygulananAnti-statik, ısıya dayanıklı, korozyona dayanıklı, yağa dayanıklı sentetik fiber iğneli delikli filç ürünlerinin geliştirilmesi ve üretimi,ve su geçirmez temel olarak toz temizleme gereksinimlerini karşıladı.

Ev içi torba filtrelerinin önemli bir kısmı, derin filtrelemeye ait olan, yani, geleneksel iğneli delikli filtre malzemelerini kullanır.Ayrılık için filtre malzemesinde bulunan mikro toz parçacık tabakasına dayanarakGenel olarak, yüksek filtreleme direnci ve yüksek geri yıkama sıklığı gibi sorunlar vardır, bu da filtre torbalarının kullanım ömrünü nispeten kısa ve işletilmesini nispeten zorlaştırır.Son yıllarda, Çin'in ulusal koşullarına ve metallürji endüstrisine yanıt olarak yüksek sıcaklıklı duman gazı üretildi.Toz temizleme filtre torbaları için gereksinimler, yüksek sıcaklığa dayanıklı iğneli delikli filtre malzemelerinin bir serisinin geliştirilmesine yol açtı., iki veya daha fazla yüksek sıcaklığa dayanıklı, karışık ve katmanlı kompozit liflerden oluşur.kolayca toz temizleme özelliğine sahiptirler., su dayanıklılığı, yağ dayanıklılığı, anti-statik vb. Çelik, demirsiz metalürji, kimyasal endüstri, karbon siyah, inşaat malzemeleri ve güç gibi departmanlarda yaygın olarak kullanılırlar.

2Toz temizleme yöntemi

Temizleme etkisi, toz toplayıcıların performansının önemli bir göstergesidir ve temizlik yöntemleri esas olarak üç kategoriye ayrılır: mekanik titreşim, ters hava akışı temizliği,ve nabız temizliğiSon yıllarda, toz temizlemede yardımcı olmak için toz temizlemek için elastik titreşim mekanizması kullanmak ve ses dalgaları kullanmak gibi toz temizleme konusunda bazı yeni yöntemler ortaya çıktı.

Mekanik titreşim temizliği, yatay titreşim için bir filtre torbasını çekmek için mekanik titreşim mekanizmasını kullanma işlemidir.veya filtre torbası çerçevesini titreştirmek için eksantrik bir tekerlek cihazı kullanmak veya temizlik için düzenli olarak filtre torbası çerçevesini kaldırmak, veya bir mekanizma kullanarak filtre torbasını belirli bir açıyla döndürerek tozları deforme eder ve temizler.

Ters hava akışı temizliği, filtre torbasını deforme etmek ve toz katmanının düşmesine neden olmak için filtreli hava akışının tersine hava akışının kullanılmasıdır.basınçlı hava kullanılarak gaz halkası geri dönüşüTemizleme etkisi iki yönlüdür: bir yandan ters temizleme hava akışı toz bloğuna doğrudan etki eder ve diğer yandan, toz bloğunun temizlenmesi için kullanılan bir temizleme sistemi vardır.hava akışının yönünün değişmesi nedeniyle, filtre torbası genişleme ve daralma titreşimine maruz kalır, bu da toz blokunun düşmesine neden olur.Ters üfleme temizliği ve ters emme temizliğiBüyük toz ve gaz akışı ile uğraşırken, toz çıkarmak için ters emme havası sıklıkla kullanılır.Hava yüzüğü ters üfleme kül temizleme iç filtreleme silindirli filtre poşetinin dış tarafına yerleştirilen boş dairesel bir yüzüktürDairesel halka yukarı ve aşağı hareket edebilir ve bir hortum aracılığıyla yüksek basınçlı gaz veya yüksek basınçlı fanla bağlanır.Hava yüzüğü ters üfleme toz temizlemek için güçlü bir yeteneğe sahiptir ve takan yapılmış filtre torbaları için uygundurDöner geri yıkama torbası filtresi, aşağıya doğru giriş dış filtre türünü benimser ve temiz hava odası dönen bir kantilever tüpü ile donatılır.Geri yıkama hava akışı rotary kantilever merkez tüpünden gönderilmektedir, ve püskürtme deliğinden dikey olarak aşağıya doğru filtre torbasına üflenir, filtre torbasının şişmesine ve toz silinmesine neden olur ve temizleme amacına ulaşır.

Nabız jet temizliği için torba filtresi, nabız valfindeki solucan borusunun küçük deliğinden yüksek hızlı bir hava akışı (birincil gaz olarak adlandırılan) püskürtmek için sıkıştırılmış gaza dayanır.Birincil gaz, çevresindeki gazı (ikinci gaz olarak adlandırılan) indüktör aracılığıyla filtre torbasına birkaç kez indükler, filtre malzemesinin hızla genişlemesine ve titreşmesine neden olan bir gaz dalgası oluşturur ve böylece temizlik elde edilir.

Farklı enjeksiyon basınçlarına göre, iki tipte bölünebilir: yüksek basınçlı nabız ve düşük basınçlı nabız.7MPaYüksek enjeksiyon basıncı nedeniyle, yüksek basınçlı darbe püskürtmesi torbanın kullanım ömrünü etkiler ve birçok gaz kaynağı yapılandırma ekipmanları, karmaşık püskürtme sistemleri,Büyük tek seferlik yatırımBu nedenle, yüksek basınçlı nabız düşük basınçlı nabız gelişimine doğru bir eğilim gösterir. Düşük basınçlı nabız, yüksek basınçlı nabız temelinde bir depolama kutusunun eklenmesidir.gaz tedarik için düşük basınçlı bir gaz kaynağı çıkaran. püskürtme valfi hava depolama kutusunun altına sabitlenmiştir. Valf kapandığında, valf kapısını basar.Hava depolama kutusundan düşük basınçlı hava akışı kumaş torbasına giriyorBu temizleme yöntemi güçlü temizleme kabiliyeti ve iyi temizleme etkisinin özelliklerine sahiptir ve şu anda birçok endüstride yaygın olarak kullanılmaktadır.

3Kül temizleme kontrol sistemi

En eski toz temizleme yöntemi insanlar tarafından kontrol ediliyordu.Puls kontrol sistemleri torba filtrelerinin toz temizleme kontrolüne uygulanır., mevcut açık döngü kontrol ve kapalı döngü kontrol modları ile.Elektromanyetik valf, açık döngü kontrol modunda çıkış sinyalini kullanarak doğrudan kontrol edilir: Temizlik, zaman veya toz toplayıcısının basınç kaybına göre kontrol edilir.ya da geri üfleyicinin enerji tüketimi, nabız valfinin ve filtre torbasının kullanım ömrünü uzatır.Kül temizleme kontrol sistemi bilgisayar sabit basınç farkı veya zamanlanmış kapalı döngü kontrolü benimser, algılama, kontrol ve alarm gibi işlevlere sahiptir.

Ana uygulanabilir endüstriler:

PCB fabrikaları, inşaat atıkları arıtma tesisleri, yarı iletken fabrikaları, gıda fabrikaları, otomotiv parçaları işleme tesisleri gibi endüstriyel toz ve egzoz gazları üreten tüm endüstriler,ve diğerleri.
